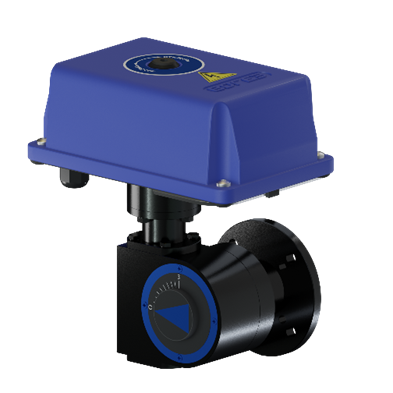

Электрические исполнительные механизмы (ЭИМ) ВЭО выпускаются:
- с управляющим сигналом ∼220 В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ∼24 В ( схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ∼220 В, 50 Гц или ∼24 В, 50Гц.
ЭИМ оснащены ручным дублёром.
ЭИМ изготавливаются с присоединительными размерами для установки на дисковые затворы и шаровые краны, поставляемые ООО «ВОГЕЗЭНЕРГО».
Технические характеристики
| Обозначение | ВЭО-07 | ВЭО-15 | ВЭО-35 | ||
| Номинальный крутящий момент, Нм | 6,3 | 80 | 160 | 80 | 160 |
| Напряжение питающей сети | — |
~ 220В, 50Гц, ~ 24В постоянного или переменного тока |
|||
| Потребляемая мощность, Вт |
24 |
||||
| Номинальное время полного хода, сек (задается переключателем) |
1,25 1,5 2,5 3 |
63 80 125 160 |
63 80 125 160 |
63 80 125 160 |
63 80 125 160 |
| Номинальное число оборотов |
0,25 |
||||
| Управление | Трехпозиционное ~ 220В, ~ 24В |
Аналоговое — 4-20мА, 0-10В; Трехпозиционное — беспотенциальный контакт или открытый коллектор |
|||
| Выходной сигнал | — | — | — | 4-20мА | |
| Защита двигателя от перегрузки |
Электронная |
||||
| Регулируемые переключатели положений «открыт» или «закрыт» | — | + | + | — | |
| Режим работы по ГОСТ 183-74 | S4-25%, ПВ, 630 переключений в час | S1-100%, ПВ | |||
| Температура окружающей среды |
от +1 °С до +50°С |
||||
|
Степень защиты |
IP54 | ||||
| Применяемость | Краны шаровые DN15, DN20 | Дисковые затворы DN40-DN100 | Дисковые затворы DN150 | Дисковые затворы DN40-DN100 | Дисковые затворы DN150 |
