Купить электроприводы клапана ГВС прямоходные ВЭП в Беларуси

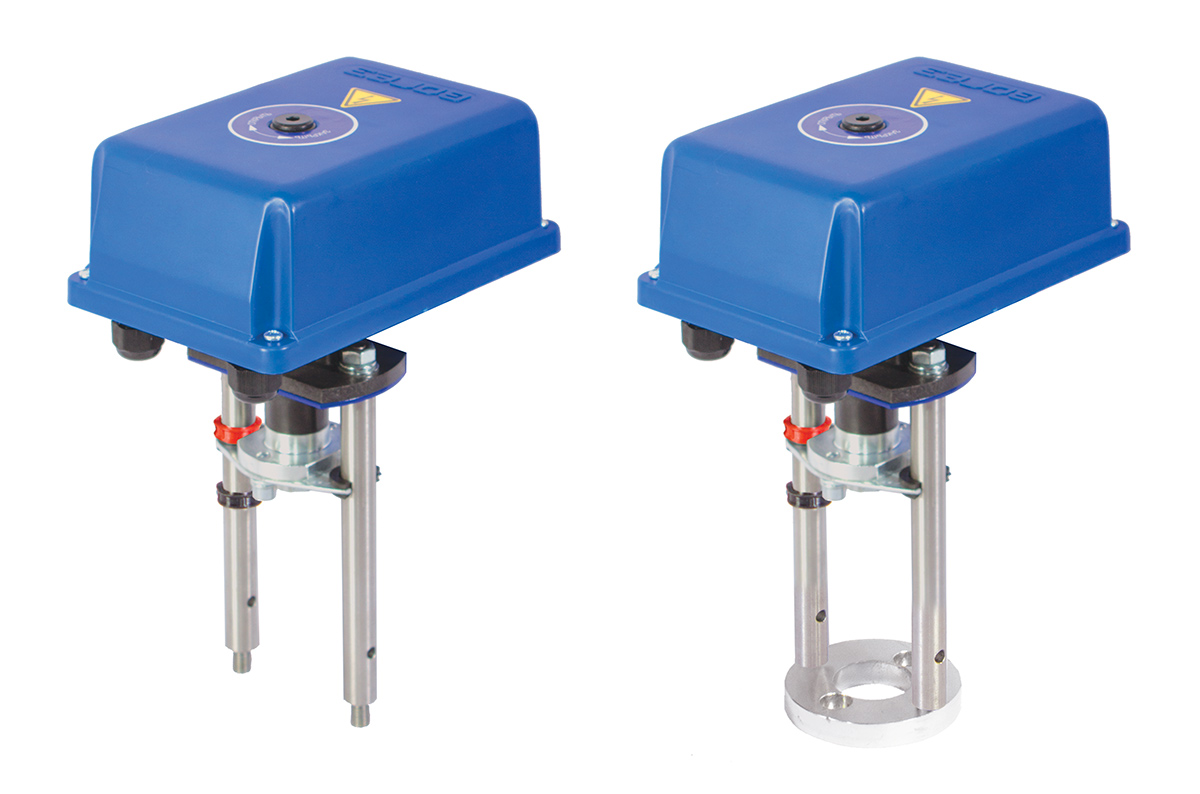

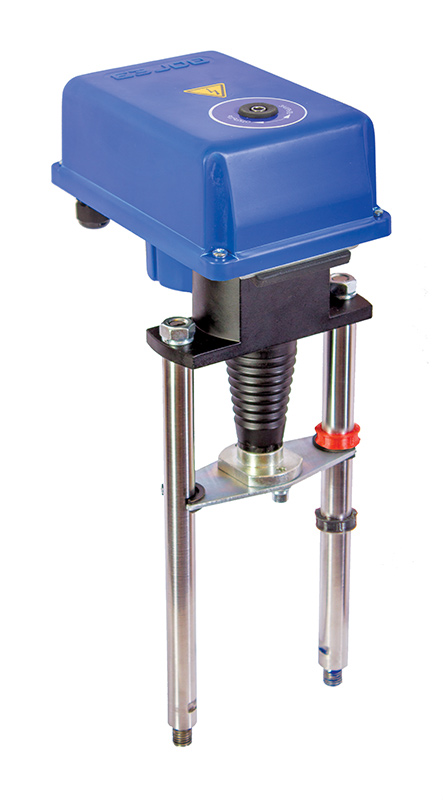

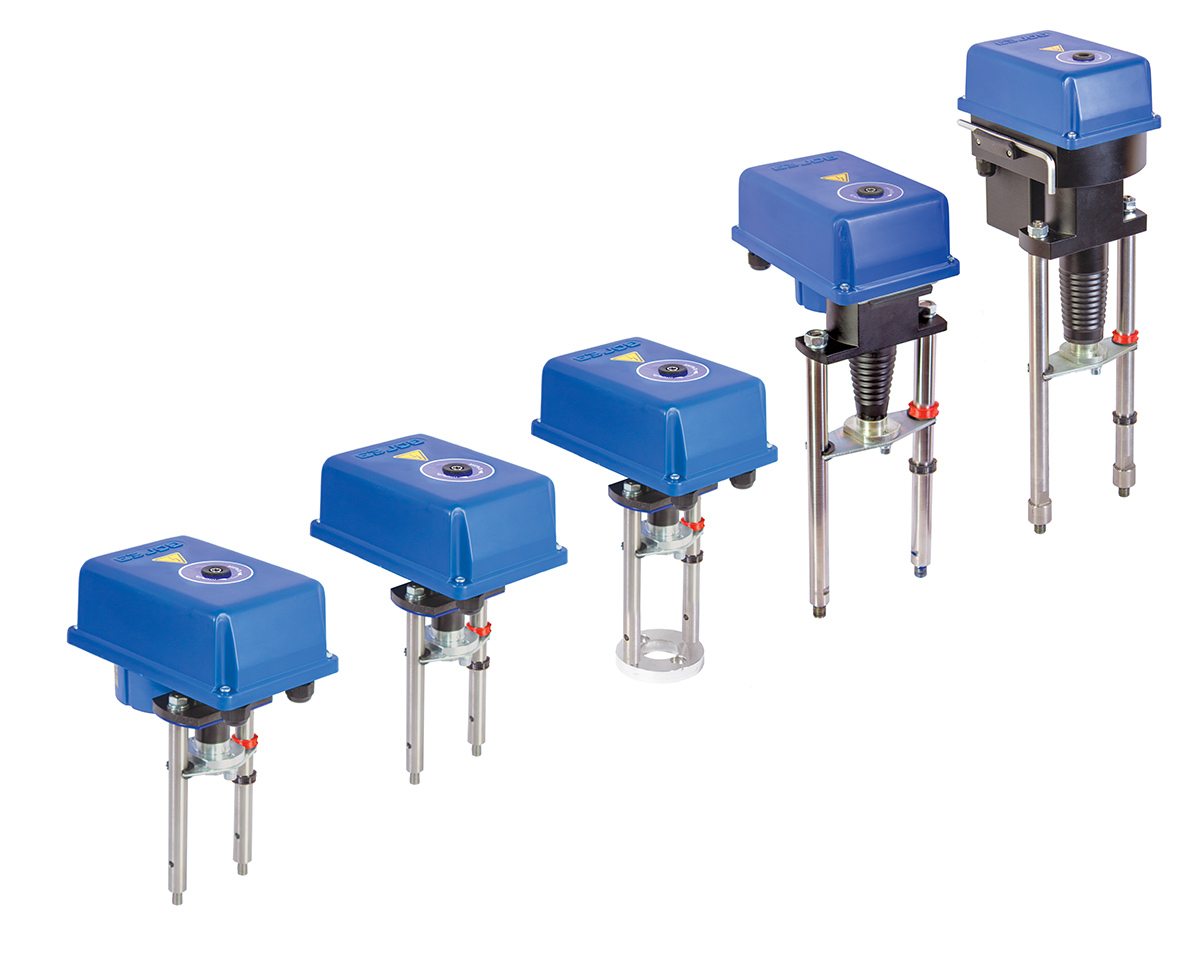

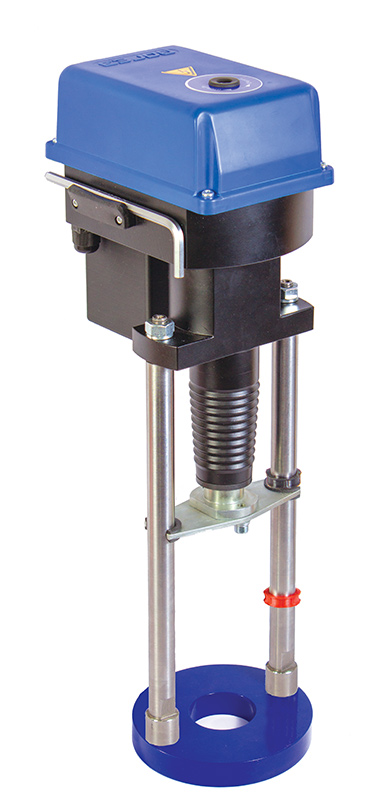

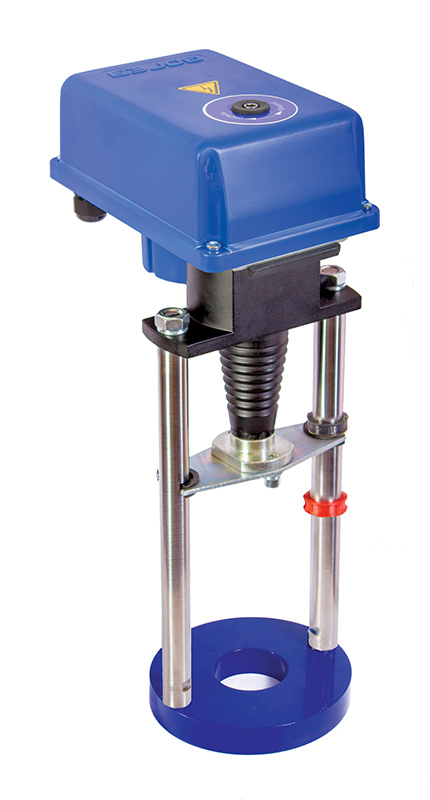

Механизм исполнительный электрический прямоходный (ЭИМ) предназначен для управления двухходовыми и трехходовыми клапанами. ЭИМ изготавливают в климатическом исполнении УХЛ 4 по ГОСТ 15150. ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.
Данный электропривод для ГВС выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления. Номинальное время полного хода задается переключателем.
Отключение электродвигателя производится при нагрузке 1,2-1,3 номинального усилия, то есть в крайних положениях штока клапана или при заклинивании. Схема защиты исключает дальнейшее исполнение команд в данном направлении. Сброс схемы защиты происходит при подаче команды на движение в противоположном направлении.
Для перемещения регулирующего органа ЭИМ вручную предназначен стандартный шестигранный ключ, который включается в комплект поставки.
Обозначение при заказе ЭИМ ВЭП
Пример обозначения прямоходных приводов
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP65:
2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-115М-1600/50-20-24В-IP54.
Технические характеристики
ЭЛЕКТРОПРИВОДЫ ПРЯМОХОДНЫЕ С УПРАВЛЯЮЩИМ СИГНАЛОМ ~200 В, 50 Гц И 24 В ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО ТОКА; (СХЕМА ПОДКЛЮЧЕНИЯ: ТРЕХПРОВОДНАЯ), С ДВУМЯ КОНЦЕВЫМИ ВЫКЛЮЧАТЕЛЯМИ (БАЗОВОЕ ИСПОЛНЕНИЕ)
| Обозначение | ВЭП-111М, ВЭП-115М, ВЭП-118М |
ВЭП-311, ВЭП-315, ВЭП-318. |
|||||||||||||||
|
Номинальное усилие, Н |
700 | 1600 | 2700 | 3000 | 4000 | 7000 |
10000 |
700 | 1600 | ||||||||
|
Потребляемая мощность, Вт |
6 | 10 |
24 |
30 |
6 |
||||||||||||
|
Номинальный полный ход, мм |
20 | 20 | 32 | 20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 |
80 |
20 |
||||
|
Номинальное время полного хода, с. |
30 |
50 |
30 40 63 80 |
50 63 80 125 |
80 100 125 160 |
80 100 125 160 |
30 40 63 80 |
40 63 80 125 |
30 40 63 80 |
40 63 80 125 |
80 100 160 200 |
100 160 200 225 |
80 100 140 200 |
125 160 220 320 |
100 |
63 |
|
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока | ||||||||||||||||
|
Управление |
Трехпозиционное ~220В, 24В постоянного или переменного тока |
||||||||||||||||
|
Защита двигателя от перегрузки |
Электронная |
||||||||||||||||
|
Класс защиты от поражения электрическим током |
II |
I |
II |
||||||||||||||
|
Регулируемые переключатели положений » открыт» или «закрыт» (2 шт.) |
+ |
||||||||||||||||
|
Режим работы по ГОСТ IEC 60034-2014 |
S4 — 25% ПВ, 630 переключений в час |
||||||||||||||||
|
Температура окружающей среды |
от -10 °С до +50°С |
от -20 оС до +50 оС |
|||||||||||||||
| Степень защиты |
IP54, IP65 |
IP67 |
|||||||||||||||
