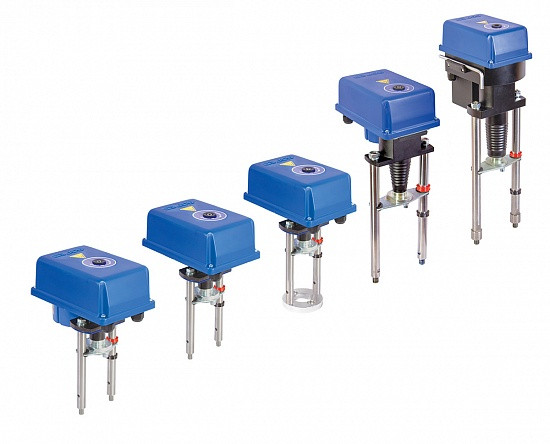

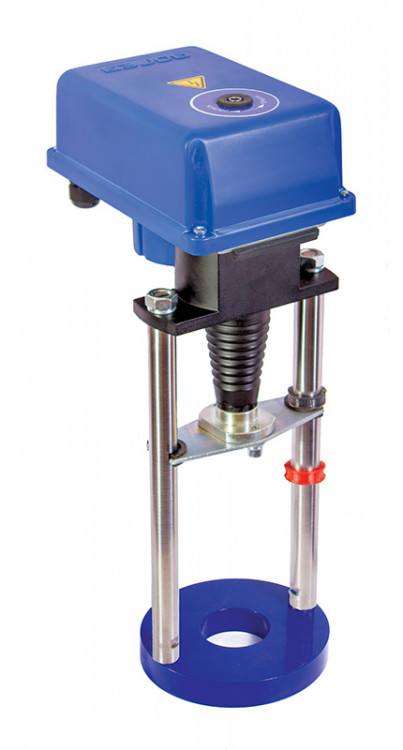

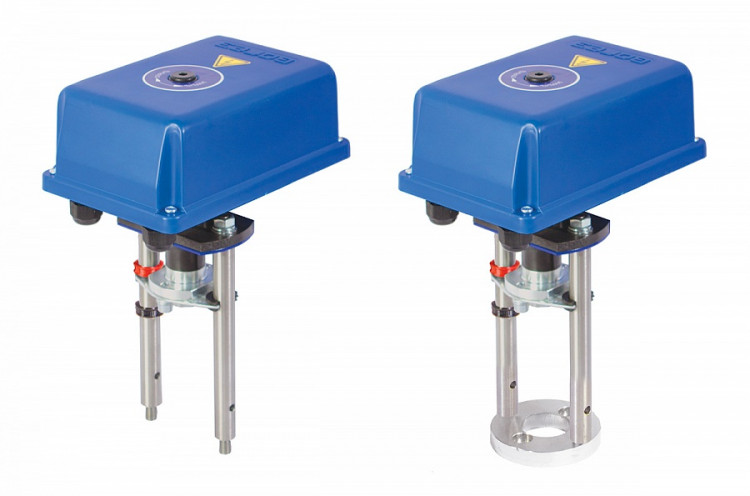

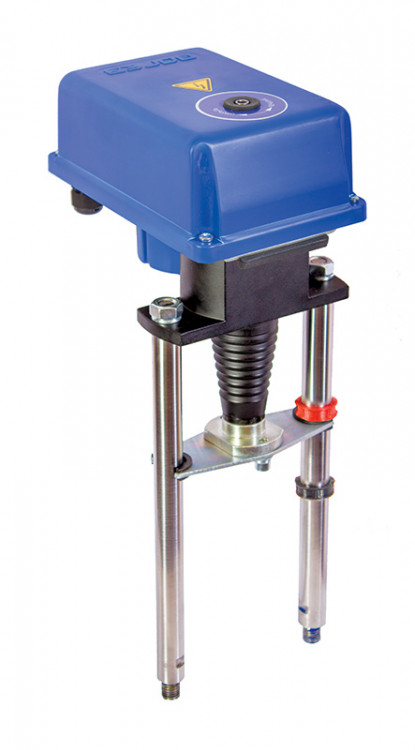

Механизм исполнительный электрический прямоходный (ЭИМ) предназначен для управления двухходовыми и трехходовыми клапанами. ЭИМ изготавливают в климатическом исполнении УХЛ 4 по ГОСТ 15150. ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.
Электропривод выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления. Номинальное время полного хода задается переключателем.
Отключение электродвигателя производится при нагрузке 1,2-1,3 номинального усилия, то есть в крайних положениях штока клапана или при заклинивании. Схема защиты исключает дальнейшее исполнение команд в данном направлении. Сброс схемы защиты происходит при подаче команды на движение в противоположном направлении.
Для перемещения регулирующего органа ЭИМ вручную предназначен стандартный шестигранный ключ, который включается в комплект поставки.
Обозначение при заказе:
Пример обозначения:
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP65:
Механизм исполнительный электрический прямоходный ВЭП-115М-700/50-20-220В, 50Гц-IP65.
2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-115М-1600/50-20-24В-IP54.
