Купить шкафы управления для систем отопления и горячего водоснабжения в Беларуси и странах СНГ
Для автоматического управления системами отопления и горячего водоснабжения жилых, общественных и производственных зданий, центральных тепловых пунктов.
Устройство и принцип работы шкафов управления отопления и ГВС

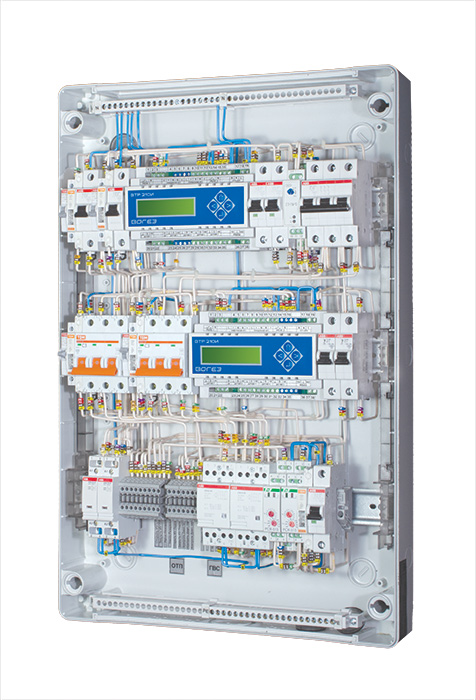

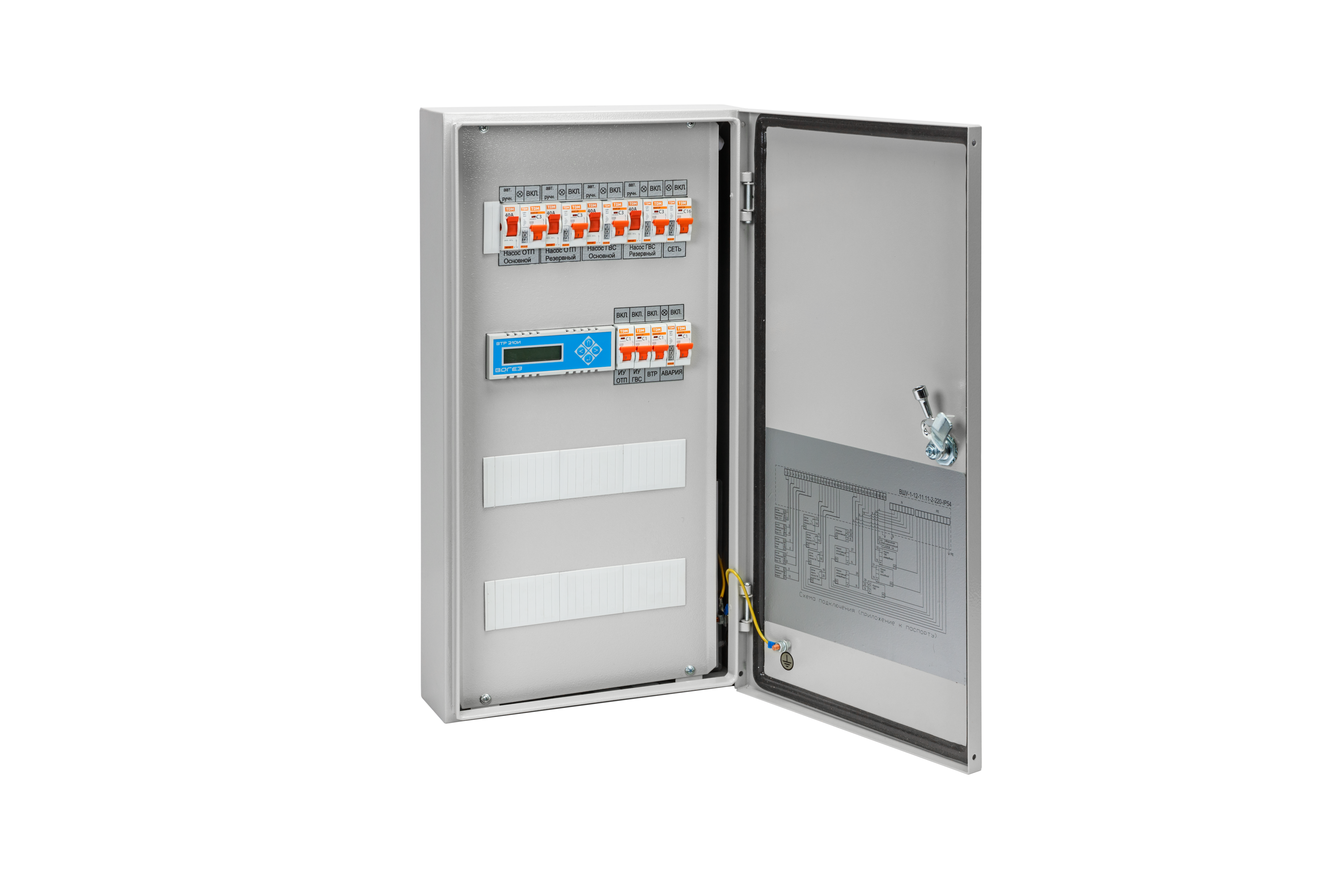

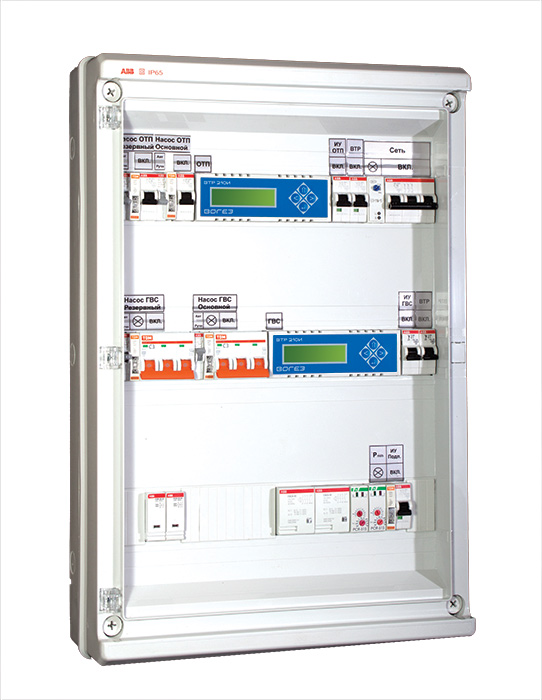

ВШУ выполнен на базе контроллеров ВТР 110И, ВТР 210И и состоит из корпуса необходимых габаритов и степени защиты и стандартных электрокоммутационных изделий. Конфигурация, схема подключения и габаритные размеры ВШУ определяются конкретной технологической схемой объекта управления.
Обозначение при заказе ВШУ для систем отопления и горячего водоснабжения
Примеры обозначения при заказе шкафа управления систем отоплений и горячего водоснабжения
ВШУ-1-14-22.30-1-220-IP54 — шкаф управления (без резервирования электропитания) системой отопления и контуром подпитки:
с управлением двумя однофазными циркуляционными насосами отопления (основной и резервный) мощностью до 1,0 кВт с внешним датчиком работы насосов;
с управлением одним однофазным насосом контура подпитки мощностью до 1,0 кВт с внутренним датчиком работы насоса;
с интерфейсом связи RS-232.
ВШУ-2-124-88.11.22-2-220-IP54 — шкаф управления (с двумя вводами электросети и АВР) системой отопления, ГВС и контуром подпитки:
— с управлением двумя трехфазными циркуляционными насосами отопления (основной и резервный) мощностью до 3,0 кВт с внешним датчиком работы насосов;
— с управлением двумя однофазными циркуляционными насосами ГВС (основной и резервный) мощностью до 0,5 кВт с внешним датчиком работы насосов;
— с управлением двумя однофазными насосами контура подпитки (основной и резервный) мощностью до 1,0 кВт с внешним датчиком работы насосов;
— с интерфейсом связи RS-485.
Основные схемы подключения и рекомендации по применению шкафов ВШУ вы можете посмотреть ЗДЕСЬ.
Технические характеристики
Особенности подбора шкафа управления горячего водоснабжения и отопления
Подбор и обозначение ВШУ производятся в зависимости от конкретной технологической схемы (количества вводов питающего напряжения, мощности и напряжения насосов, степени защиты ВШУ).
Датчики температуры указываются в спецификации оборудования отдельно и не входят в стоимость ВШУ.
В качестве контактных датчиков давления могут использоваться электроконтактные манометры (ЭКМ), датчики-реле перепада давления (например, ДЭМ-0202) и другие датчики с беспотенциальным (не связанным с питающими напряжениями) контактом.
Состояние контактов датчика, соответствующее аварийному состоянию оборудования, задается с клавиатуры регулятора.
При отсутствии датчика задается аварийное состояние «замкнуто».
Необходимость использования датчиков защиты от «сухого хода» определяется конструктивными особенностями используемых насосов.
Внешние или внутренние датчики работы насосов используются при резервировании насосов.
Внешний датчик — это датчик, подтверждающий работоспособность насоса, например датчик — реле перепада давления. Внутренний датчик — это элемент схемы шкафа, обеспечивающий переключение насосов при срабатывании токовой защиты в шкафу управления. использование внутреннего датчика не обеспечивает полной диагностики состояния насосов (например, обрыв в цепи питания).
Шкафы ВШУ могут иметь один или два ввода электросети. Рассчитаны на управление электрическими исполнительными механизмами с трехпозиционным управлением мощностью до 300 Вт. Могут осуществлять включение и отключение однофазных насосов мощностью до 1 кВт либо трехфазных мощностью до 3 кВт.
По требованию Заказчика выпускаются ВШУ с управлением насосами мощностью до 6 кВт.
