Принцип работы заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком по ПИД- законам регулирования.
Клапан-регулятор температуры и отопления в процессе работы производит постоянный опрос датчиков температуры и периодически, с интервалом времени (периодом регулирования), определяемым тепловой инерцией объекта регулирования на возмущающее воздействие, выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.
Программное обеспечение обеспечивает в автоматическом режиме быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации. При этом для большинства объектов управления отсутствует необходимость в изменении заводских установок коэффициентов регулирования.
Выбор номера программы, задание режимов работы, значений температуры или температурного графика, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ — индикатор.
Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.
Отличительные особенности:
- панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
- три канала измерения температуры для датчиков с НСХ типа Pt500 или Pt1000;
- встроенный программный ПИД-регулятор;
- электронная защита привода от перегрузки;
- энергонезависимая память;
- таймер;
- интерфейс связи RS-485;
- протокол обмена данными Modbus RTU.
Обозначение при заказе :
Пример обозначения:

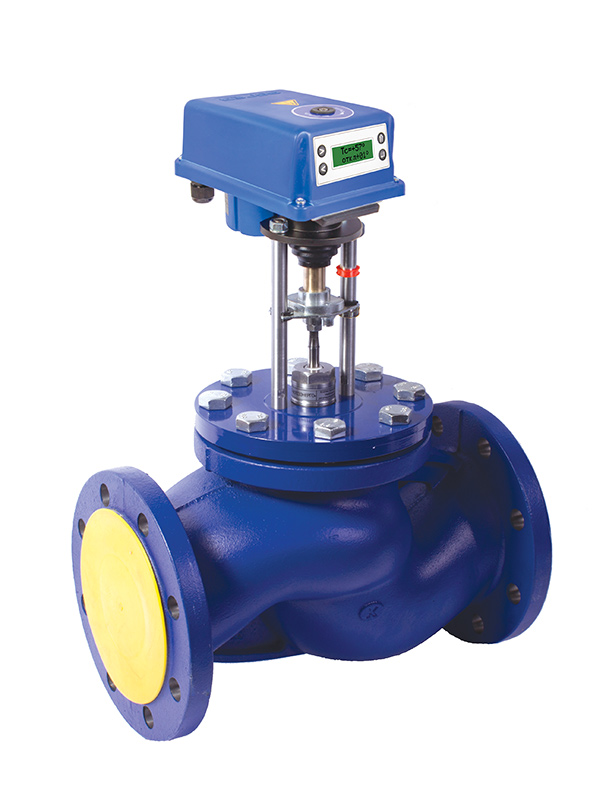

1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-225М-700/63-20-220В,50Гц-IP54.

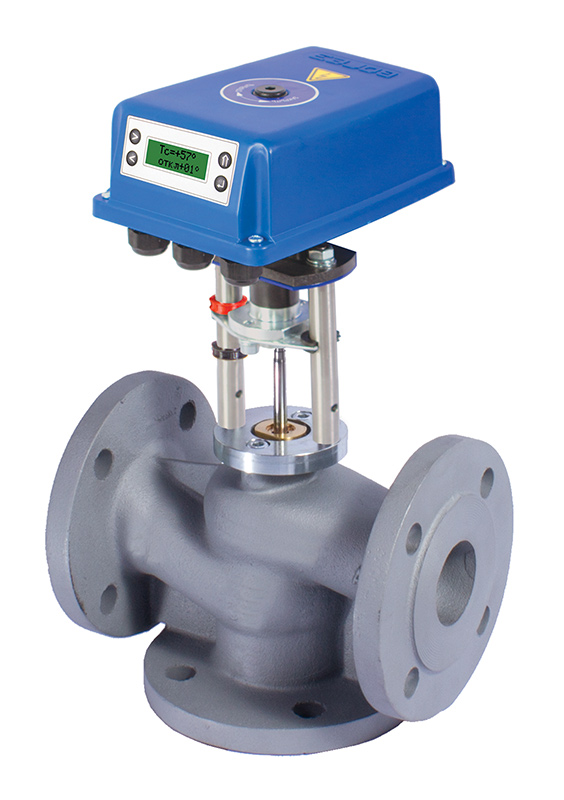

2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-228М-1600/63-20-220В,50Гц-IP54.
Количество датчиков температуры указать при заказе.
Технические характеристики
|
Обозначение |
ВЭП- 221М(В*), ВЭП-225М(В*), ВЭП-228М(В*) |
||||||||||
|
Номинальное усилие, Н |
700 | 1600 | 2700 | 3000 | 4000 | 7000** | |||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
||||||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | ||||||||
|
Номинальный полный ход, мм |
20 | 20 | 32 | 20 | 32 | 20 | 32 | 50 | 50 | 80 | |
| Скорость позиционирования (задается с клавиатуры), сек. на 1 мм. хода | от 2,5 до 6 | от 1,7 до 4 | от 1,3 до 3 | ||||||||
|
Управление |
встроенный регулятор температуры |
||||||||||
|
Защита двигателя от перегрузки |
электронная |
||||||||||
|
Класс защиты от поражения электрическим током |
II |
I |
|||||||||
| Тип датчика температуры |
ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α=0,00385°С-1 по ГОСТ 6651-2009 |
||||||||||
| Количество датчиков, шт |
до 3 |
||||||||||
| Тип интерфейса связи |
RS-485, протокол обмена Modbus RTU |
||||||||||
|
Архив контролируемых температур (энергонезависимая память) |
3250 значений с интервалом записи 1-60 минут |
||||||||||
|
Дискретность задания температуры |
1°С |
||||||||||
|
Пределы измерения температуры |
от -50 °С до + 150°С |
||||||||||
|
Диапазон задания температур |
от +1°С до +99°С от +30°С до +120°С |
||||||||||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 -100% ПВ |
||||||||||
|
Температура окружающей среды |
от -10°С до +50°С |
||||||||||
|
Степень защиты |
IP54,IP65 |
||||||||||
* Исполнение М(В) резервный источник питания позволяет продолжить процесс регулирования или установить его заданное положение при попадании сетевого питания.
** Электроприводы с номинальным усилием 7000 Н не выпускаются с резервным источником питания.
