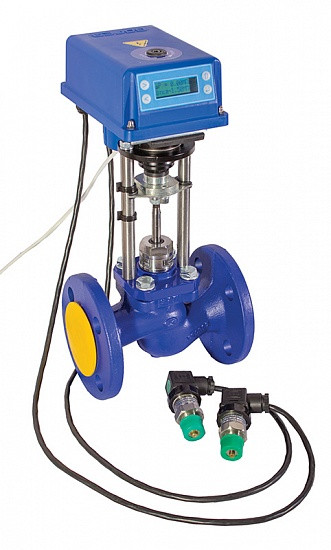

Принцип работы ЭИМ заключается в управлении регулирующим клапаном с целью поддержания давления до или после клапана, а также перепада давления в соответствии с заданным значением.
Наличие в ЭИМ резервного источника питания позволяет продолжить процесс регулирования или установить его в заданное положение при пропадании сетевого питания. (ВЭП-241МВ; ВЭП-245МВ; ВЭП-248МВ). Время автономной работы 0,5-1 часа в зависимости от усилия электропривода.
ЭИМ производит постоянный опрос датчиков давления и изменяет положение регулирующего органа клапана, для устранения рассогласования между измеренным и заданным значением регулируемого параметра.
Задание режимов работы, значения давления и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ – индикатор. Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.
В процессе работы ЭИМ постоянно осуществляет самодиагностику. При возникновении неисправности на индикаторе в основном окне свободного доступа периодически появляется сообщение «Отказ». При возникновении нескольких неисправностей одновременно, сообщения о них выводятся на индикатор по очереди. Дополнительно контроллер отслеживает параметры привода (положение, возможное заклинивание), программно реагирует на возможные отклонения в работе и автоматически принимает меры по их устранению.
Достоинства:
- широкий диапазон поддерживаемых давлений, перепадов давлений;
- высокая точность поддержания заданных параметров;
- резервный источник питания;
- возможность дистанционного управления через интерфейс RS-485;
- возможность изменения времени реакции на отклонение контролируемого параметра.
Обозначение при заказе:
Пример обозначения:
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной ВКРП (для пара), с номинальным усилием 2700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для регулирования давления или перепада давления и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-241М-2700/63-20-220В,50Гц-IP54.
2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для регулирования давления или перепада давления, с резервным источником питания и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-245МВ-1600/63-20-220В,50Гц-IP54.
Количество датчиков давления указать при заказе.
