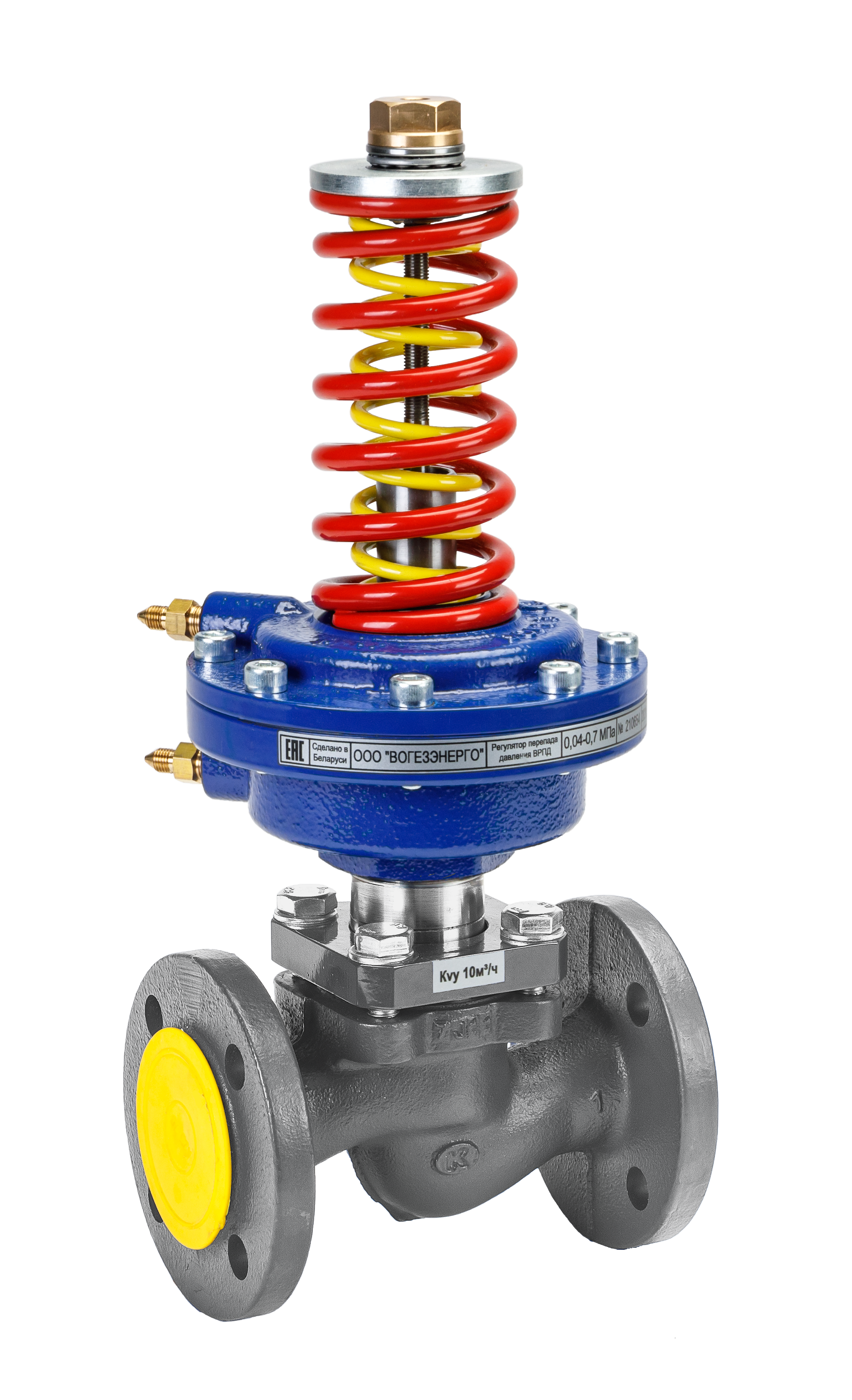

Купить регуляторы расхода перепада давления прямого действия в системе отопления
Типовое применение: поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения. Регулирование происходит только при наличии расхода рабочей среды.
Регулятор перепада давления является нормально открытым.
Материалы деталей регулятор давления после себя и расхода в системе отопления
| Деталь: | Материал: |
| корпус*: | сталь 20Л (GS-C25) |
| крышка корпуса, седло, поршень, шток: | сталь 40Х13 |
| мембрана: | EPDM |
| уплотнение штоков: | EPDM |
| уплотнение разгрузочной камеры: | EPDM |
| направляющие: | PTFE |
| уплотнение в затворе: |
«металл по металлу» (DN15) EPDM (DN20-DN50) |
| трубки импульсные: | медь |
| штуцеры: | латунь |
| драгоценные металлы: | не содержит |
* Для регуляторов с PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа. PN регулятора, температура рабочей среды и материалы деталей указаны в разделе «Свидетельство о приемке» и на прикрепленной табличке с маркировкой предприятия-изготовителя.
Комплектность:
- Регулятор ВРПД — 1 шт.
- Трубка импульсная:
- (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ — 2 шт;
- Паспорт — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Пружина (желтая) — 1 шт.
- Пружина (красная) — 1 шт.
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Технические характеристики
Технические характеристики регуляторов перепада давления прямого действия ВРПД в системе отопления
| Наименование параметров | Значение параметров | ||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| Номинальное давление PN, МПа*** | 1,6; 2,5 | 2,5 | |||||
| Условная пропускная способность Кvу, м³ /ч |
0,4 0,63 |
2,5 4,0 |
4,0 6,3 |
6,3 10 |
10 16 25 |
16 25 32 |
|
| Диапазон настройки, МПа * |
0,04-0,7; 0,01-0,7** |
Мембранная коробка — синяя | |||||
|
0,04 — 0,16 (0,01 — 0,16) с желтой пружиной 0,1 — 0,4 с красной пружиной 0,3 — 0,7 с двумя пружинами |
|||||||
| 0,2-1,2 | Мембранная коробка — серая | ||||||
|
0,2 — 0,35 с желтой пружиной 0,25 — 0,8 с красной пружиной 0,6 — 1,2 с двумя пружинами |
|||||||
| Высота, мм, не более | 365 | 370 | 375 | 390 | 395 | 410 | |
| Стр. длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | |
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | |
* Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
** Регуляторы выпускаются по требованию заказчика.
*** Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из стали 20Л приведены в таблице 2 ниже.
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Таблица 2. Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из стали 20Л
|
Температура рабочей среды, °С |
Максимальные рабочие давления, МПа |
|
|
Сталь 20Л — PN 1,6 МПа |
Сталь 20Л — PN 2,5 МПа | |
| 1 | 1,6 | 2,5 |
| 120 | 1,6 | 2,5 |
| 150 | 1,44 | 2,43 |
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 10 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,02 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kvу.
Пример обозначения при заказе регулятора перепада давления прямого действия ВРПД:
Пример условного обозначения и записи регулятора перепада давления ВРПД с номинальным диаметром DN50, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvу 25 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь.
Регулятор перепада давления DN50-PN2,5-Kvy32-(+1+150)-СТ20Л-03Д-(0,04-0,7 МПа).
