Производитель предлагает купить регуляторы давления до себя прямого действия ВРДД-01 с функцией перепуска в Беларуси, РФ, Казахстане и Узбекистане

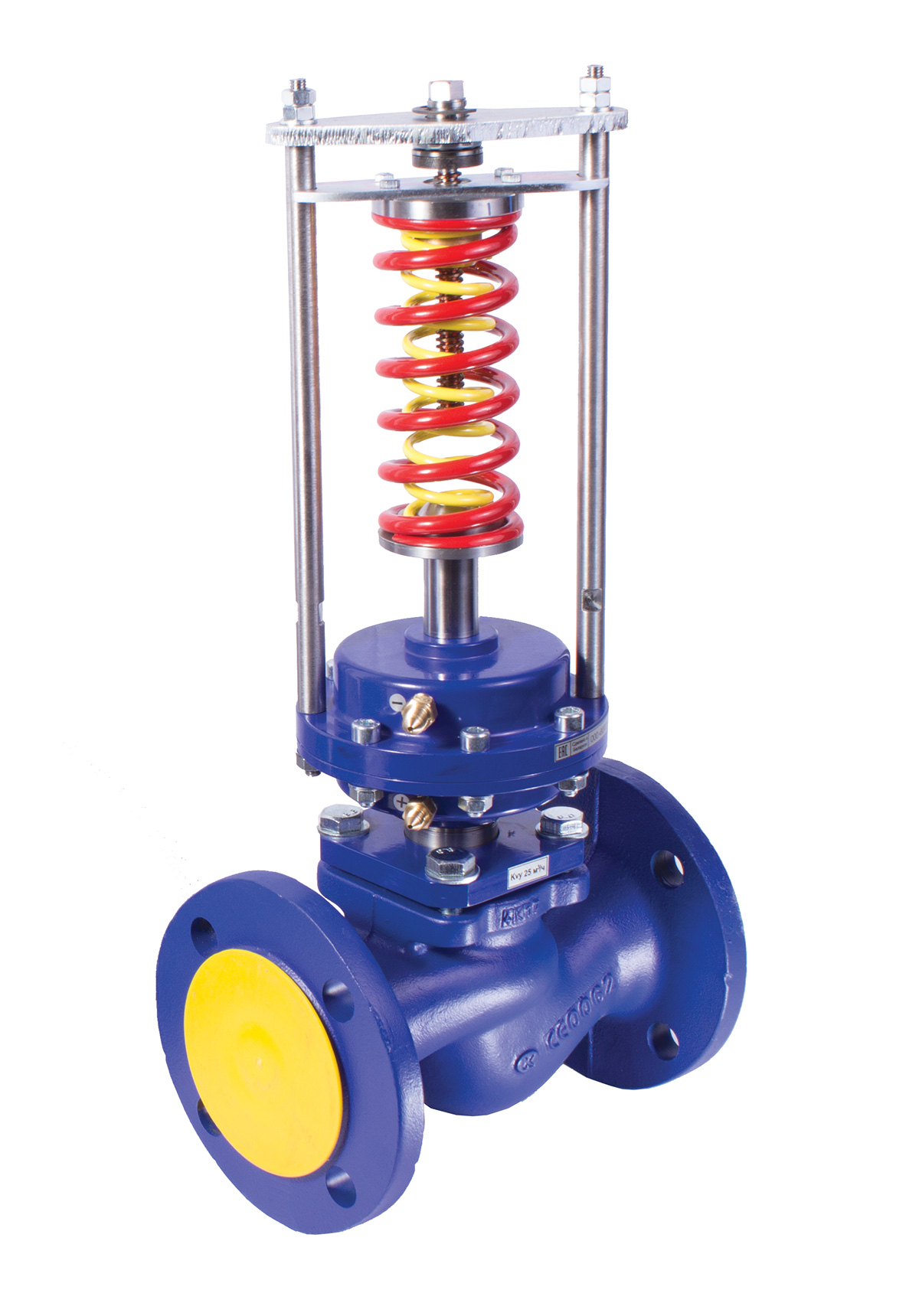

Регулятор давления с функцией перепуска «до себя» ВРДД-01 может быть использован в качестве регулятора перепуска давления «до себя».
Регулирование происходит только при наличии расхода рабочей среды.
Регулятор является нормально закрытым.
Материалы деталей регуляторов давления «до себя» прямого действия ВРДД-01 с функцией «перепуска»:
| ВРДД-01 чугунный | ||
|
корпус*:
|
серый чугун (СЧ) PN 1,6 МПа ковкий чугун (КЧ) PN 2,5 МПа |
|
|
крышка корпуса:
|
сталь 40Х13 DN15 — 150 сталь 20, сталь 20Х13 — DN200 |
|
|
седло, поршень, шток:
|
сталь 40Х13 |
|
| мембрана: |
EPDM или NBR |
|
| уплотнение штока: |
EPDM или NBR |
|
| уплотнение разгрузочной камеры: |
EPDM или NBR или PTFE |
|
|
направляющие:
|
PTFE |
|
|
уплотнение в затворе:
|
EPDM или NBR DN15 — 100 |
|
| трубки импульсные: |
медь |
|
| штуцеры: |
латунь |
|
|
драгоценные металлы:
|
не содержит |
|
* Для регуляторов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого или высокопрочного чугуна с PN 2,5 МПа. Номинальное давление PN регулятора, температура рабочей среды и материалы деталей указываются в паспорте.
Комплектность:
- Регулятор перепуска давления ВРДД-01 — 1 шт.
- Трубка импульсная:
- (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ — 2 шт для DN15 — 150;
- (Ø4х1; L = 2 м) со штуцером G½ — 2 шт для DN200.
- Паспорт — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Пружина (желтая) — 1 шт.*
- Пружина (красная) — 1 шт.*
- Пружина (большая и малая серые) — 2 шт.*
Важно!
*В комплектность ВРДД-01 DN15 — 100 входят две пружины: желтая и красная или две серые. В комплектность ВРДД-01 DN125 — 150 входят две пружины: желтая и красная. В комплектность ВРДД-01 DN200 входит одна пружина: желтая или красная.
Гарантийный срок — 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Технические характеристики
Технические характеристики регуляторов давления до себя прямого действия ВРДД-01 с функцией перепуска
| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Номинальное давление PN, МПа ** | 1,6; 2,5 | ||||||||||||
|
Условная пропускная способность Кvу, м3/ч *** (основой ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
|
Условная пропускная способность Кvу, м3/ч *** (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | — | 50 | 80 | — | — | — | — | |
| Диапазон настройки, МПа | 0,04 — 0,7* |
0,04 — 0,16 с желтой пружиной 0,1 — 0,4 с красной пружиной 0,3 — 0,7 с двумя пружинами |
0,04 — 0,16 с желтой пружиной 0,1 — 0,4 с красной пружиной 0,3 — 1 с красной пружиной |
||||||||||
| 0,6-1,0 | 0,6 — 1,0 с двумя серыми пружинами | ||||||||||||
| Высота, мм, не более | 465 | 470 | 475 | 490 | 495 | 510 | 530 | 550 | 600 | 860 | 900 | 1350 | |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 65 | 87 | 190 | |
* Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
Диапазон (0,04-0,7 МПа) в условном обозначении регулятора допускается не указывать.
** Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из серого чугуна (СЧ), ковкого чугуна (КЧ) приведены в таблице 2 ниже.
*** По требованию заказчика выпускаются изделия с другими значениями Kvу.
Таблица 2. Максимальные рабочие давления в зависимости от температуры рабочей среды:
| Температура рабочей среды, °С | Максимальные рабочие давления, МПа | |
|
СЧ (JL1040) PN 1,6 МПа |
КЧ (JS1025), 2,5 МПа | |
| 1 | 1,6 | 2,5 |
| 120 | 1,6 | 2,5 |
| 150 | 1,44 | 2,43 |
Важно!
Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 10 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности:
— не более 0,02 МПа для DN15-150;
— не более 0,02 МПа для DN200 c диапазонами настройки (0,04-0,16 МПа), (0,1-0,4 МПа);
— не более 0,03 МПа для DN200 c диапазоном настройки (0,3-1,0 МПа).
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kvу.
Примеры обозначения при заказе регулятора давления «до себя» прямого действия ВРДД-01:
1. Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 6,3 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун.
Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN32-PN1,6-Kvy6,3-(+1+150)-СЧ-(0,04-07 МПа)
2. Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с номинальным диаметром DN200, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 250 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун.
Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN200-PN1,6-Kvy250-(+1+150)-СЧ-(0,04-0,16 МПа)
3. Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с мембраной и уплотнением штока NBR, с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 16 м³/ч, температурой рабочей среды от 1 °С до 80 °С, материалом корпуса – серый чугун.
Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN32-PN1,6-Kvy16-(+1+80)-CЧ-NBR-(0,04-07 МПа)
