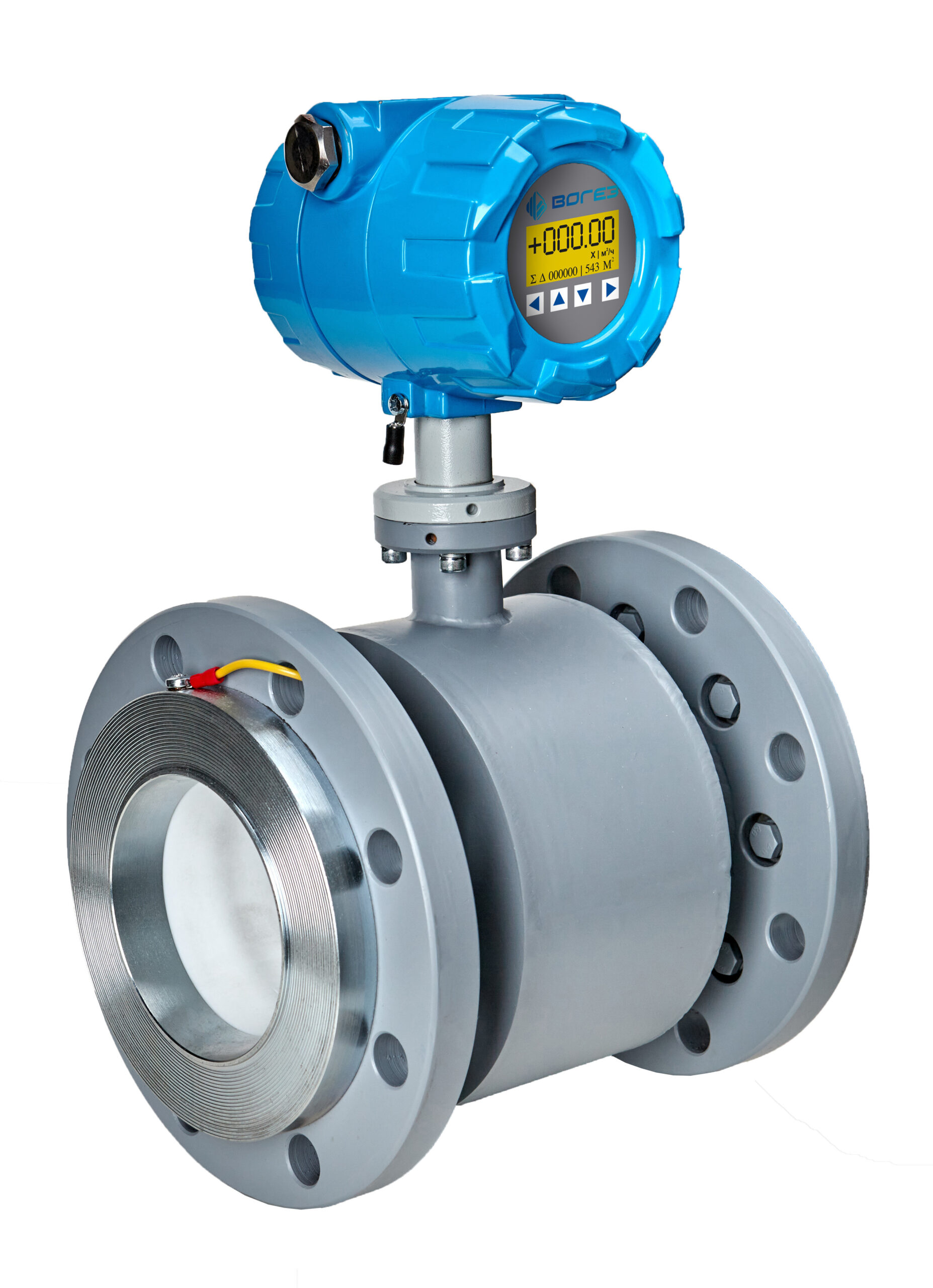

Расходомеры-счетчики электромагнитные ВИРС-М исполнения «Ех» предназначены для коммерческого и технологического измерения объема и объемного расхода жидкостей, индицирования и преобразования их в унифицированные частотный, импульсный, токовый и цифровые электрические сигналы.
Расходомеры -счетчики жидкости электромагнитные ВИРС-М Ex зарегистрированы в в Госреестрах средств измерений:
— Республика Беларусь — № РБ03 07 6017 21;
— Российской Федерации — № 84820-22 01.03.2022 г;
— Республики Казахстан — № KZ.02.03.07898 — 2022 9.12.2022 г.
Сферы применения расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex
Применяются на предприятиях химической, нефтехимической, газоперерабатывающей, а также в энергетической, пищевой, перерабатывающей промышленности.
Расходомеры исполнения «Ех» соответствуют требованиям ГОСТ ТР ТС 012/2011 и могут применяться в соответствии с Ех-маркировкой
— во взрывоопасных газовых средах, зонах (зона класса 0, зона класса 1, зона класса 2), в соответствии с требованиями ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-14;
— в зонах, опасных по воспламенению горючей пыли (зона класса 20, зона класса 21, зона класса 22) в соответствии с требованием ГОСТ IEC 61241-1-2, ГОСТ IEC 60079-14 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
— расходомеры исполнения Ех при поставке на АЭС относятся к 4 классу безопасности по ТКП 170 (4 категории обеспечения качества).
— расходомеры исполнения Ех допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при установке над нулевой отметкой до 70 м по ГОСТ 30546 часть 1, часть 2, часть 3
Назначение расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex
Измерение объема и объемного расхода электропроводящих жидкостей, не вызывающих коррозию проточной части расходомера, в том числе акустически непрозрачных, с содержанием механических примесей:
− горячей и холодной воды, в том числе питьевой воды;
− различных жидкостей и растворов, в том числе агрессивных (кислотных, щелочных), взвесей, пульп (в т.ч. абразивных), сточных вод;
− фармацевтических сред, пищевых и непищевых продуктов (молоко, соки, сиропы, кетчупы и т.п.);
− жидкостей с электропроводностью от 20 мкСм/см до 10 См/м (от 5 мкСм — опция).
Основные функции расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex
− измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль заполнения трубопровода жидкостью;
− вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение архива итоговых данных;
− дозирование заданного объема в режиме «старт — стоп»;
− контроль, индицирование, архивирование ошибок измерения;
− передачу измерительной и диагностической информации на внешние устройства через дискретные и токовый выходы, и через цифровые интерфейсы (в том числе через HART интерфейс).
Технические характеристики
|
Серии |
|||||
| Параметры | 3100 | 3200 | 3300 | ||
| Типоразмеры |
Резьбовое (Р) (10 — 40мм |
G12 — G2 |
|||
|
Сэндвич (межфланцевое) С |
10 — 100 | ||||
| Фланцевое (Ф) |
15 — 300 |
||||
|
Кламп (К) |
10 — 100 | ||||
|
Муфта молочная (М) |
10 — 150 | ||||
| Погрешность, % |
2% — серии 3100, 3200 |
||||
| Диапазон измерения расхода |
1000:1 |
||||
| Количество точек калибровки |
5 точек плюс калибровка нуля |
||||
| Температура измеряемой жидкости, °С |
от -40 до +160 (футеровка из фторопласта) от -5 до +70 (футеровка из полиуретана) |
||||
|
Температурный диапазон окружающей среды, °С* |
от — 40 до +70 | ||||
| PN, МПа |
Резьбовое (Р) (10 — 40мм) |
1,6 (2,5; 4,0) |
|||
| Сэндвич (межфланцевое) С |
1,6 (2,5) |
||||
| Фланцевое (Ф) |
1,6 (2.5; 4,0; 6,3) |
||||
| Кламп (К) |
1,6 (2.5) |
||||
| Муфта молочная (М) |
1,6 (2,5: 4,0) |
||||
| Выходной сигнал (импульсный, частотный), Гц |
До 10 000 |
||||
| Диапазон токового выходного сигнала, мА |
4 — 20 (0 — 20 – опция) |
||||
|
Дискретный выход (программируемый) |
2 выхода |
||||
|
Наличие заземляющего электрода |
Опция | ||||
|
Измерение реверсного потока |
+ | ||||
| Степень защиты оболочек по ГОСТ 14254 |
IP65, IP66, IP67, IP68 |
||||
|
Устойчивость к синусоидальной вибрации по ГОСТ Р 52931 (ГОСТ 12997) |
N2 |
||||
| Класс по ЭМС по ГОСТ ISO 4064 |
Е2 |
||||
| Тип и разрядность индикатора |
LCD 2×16 |
||||
| Клавиатура |
4-х кнопочная |
||||
| Архив, количество записей |
65 000 |
||||
| Контроль заполнения трубопровода |
+ |
||||
| Расчет массового расхода |
+ |
||||
|
Режим дозирования |
+ | ||||
| Тип интерфейсов |
RS-485, HART |
||||
| Протокол обмена для интерфейса RS-485 |
MODBUS RTU |
||||
| Длина линии связи интерфейса RS-485, м |
1200 |
||||
| Компоновка расходомера |
Компактная, раздельная |
||||
| Средний срок службы, лет |
12 |
||||
| Наработка на отказ, ч |
75000 |
||||
| Срок службы по ТР ТС 012/2011, лет |
12 |
||||
| Назначенный ресурс по ГОСТ 33272, лет |
10 |
||||
|
Удельная электропроводность жидкости, мкСм/см |
≥ 20 (≥ 5 опция) |
||||
| Газовые включения в среде, % от объема |
≤ 2 |
||||
| Твердые включения в среде, % от объема |
≤ 5 |
||||
* В диапазоне температур от минус 40 ⁰С до минус 30 ⁰С расходомеры сохраняют работоспособность со снижением контрастности и
быстродействия индикатора.
Материалы, применяемые при изготовлении составных частей расходомеров
| Составная часть |
Материалы |
| Электроды |
AISI316L (Х17Н13M2Т), 06ХН28МДТ, тантал (Та), хастеллой С |
| Корпус проточной части |
AISI 304 (08Х18Н10) |
| Футеровка проточной части |
Фторопласт Ф-4, PTFE, полиуретан |
| Фторопласт Ф-4, PTFE, полиуретан |
Углеродистая сталь, AISI304, AISI316 |
| Корпус ЭМ, соединительная коробка СК |
Сплав — силумин ADC-12 |
| Применение других материалов выполняется по заказу, по согласованию с ОС выдавшем сертификат ТР ТС 012/2011 | |
Технические характеристики по взрывозащите
Взрывозащищенные расходомеры исполнения Ex могут применяться во взрывоопасных газовых средах, зонах (Zone 0, Zone 1, Zone 2), и в зонах, опасных по воспламенению горючей пыли (zone 20, zone 21, zone 22):
| Тип взрывозащиты | Маркировка взрывозащиты |
|
взрывозащита «взрывонепроницаемые оболочки «d» и «защитой от воспламенения пыли оболочками «t» |
Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X, |
| взрывозащита «искробезопасная электрическая цепь «i» уровня «ib» |
1Ех ib IIВ Т6…Т1 Gb X, 1Ех ib IIА Т6…Т1 Gb X, |
| с совмещенными вышеуказанными видами взрывозащиты |
1Ex db ib IIB T6…Т1 Gb X, 1Ex db ib IIА T6…Т1 Gb X, |
|
раздельная компоновка — с видом взрывозащиты «взрывонепроницаемые оболочки «d» и «защитой от воспламенения пыли оболочками «t» |
1Ex db IIC T6…Т1 Gb X, Ex tb IIIC T85°С…Т450°С Db X |
