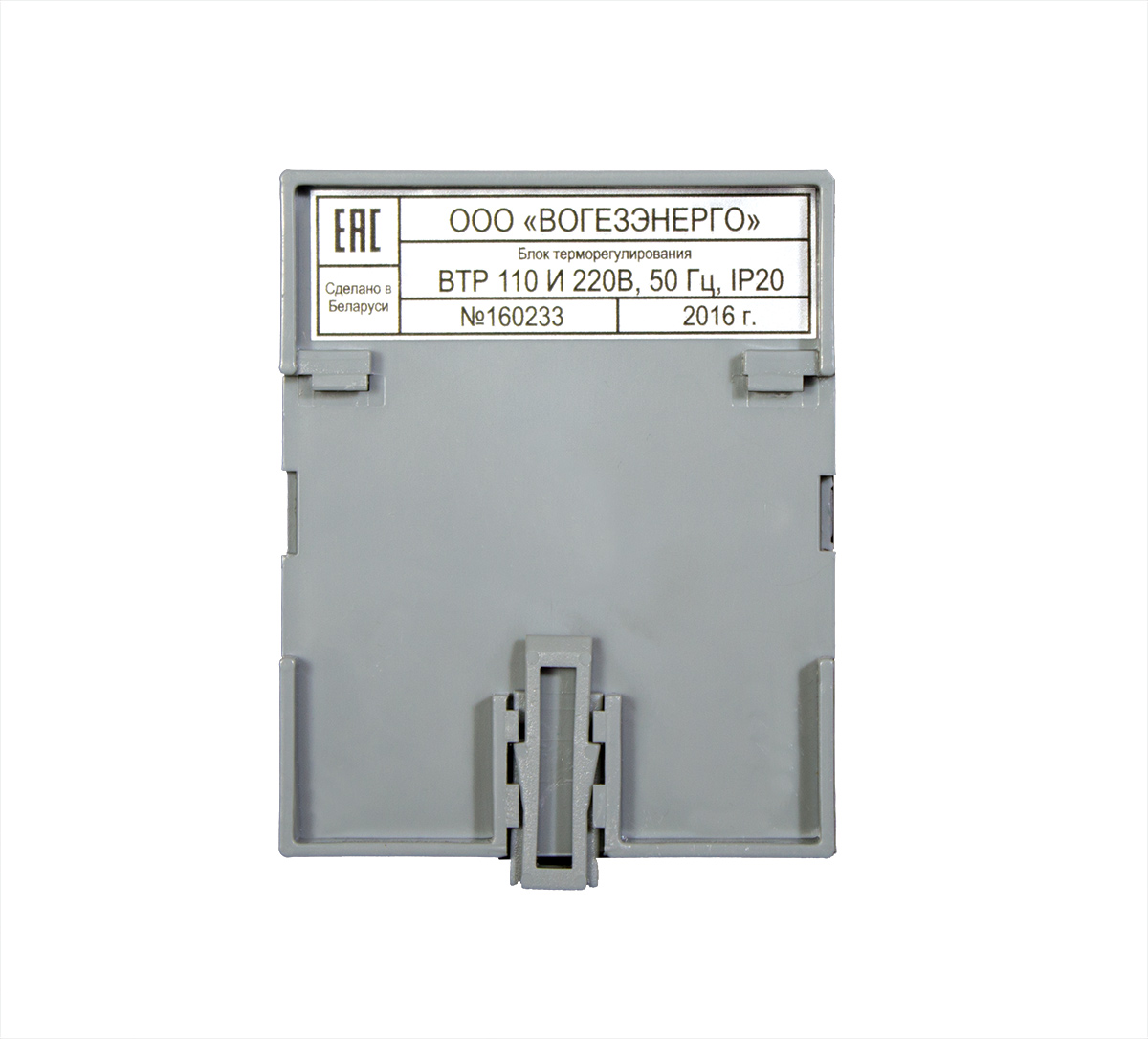

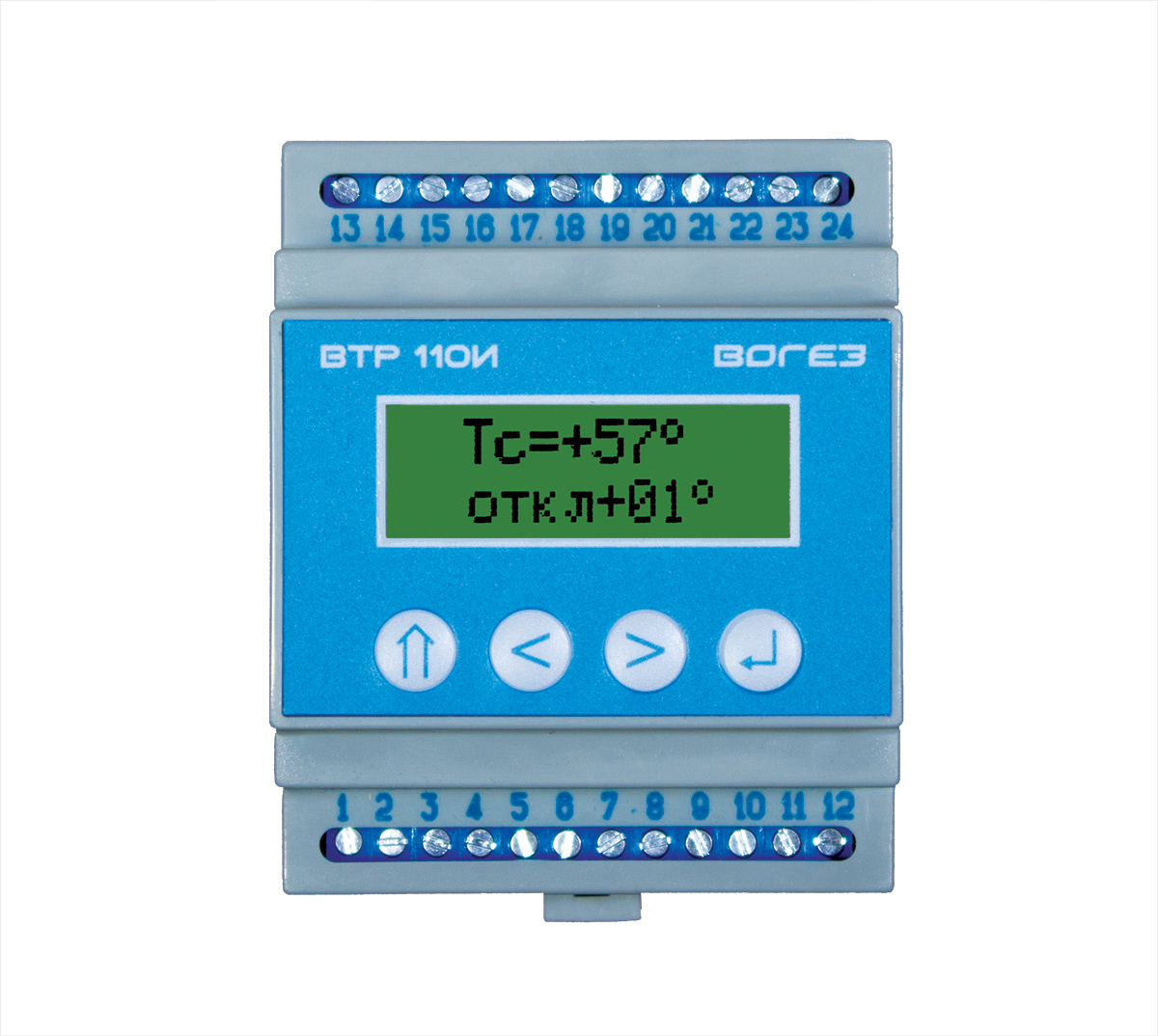

Возможности:
-
4 программы, задаваемые пользователем с клавиатуры контроллера, в зависимости от функционального назначения;
-
один контур регулирования;
-
автоматическая настройка коэффициентов регулирования;
-
4 релейных выходов для управления основным и резервным насосами, а также регулирующим клапаном;
-
дополнительный релейных выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры,
выход регулируемых и контролируемых температур за заданные пределы); -
3 канала измерения температуры для датчиков с характеристикой Pt500 или Pt1000;
-
2 входа для подключения контактных датчиков контроля работы насосов;
-
энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи
от 1 до 30 минут); -
интерфейс RS-485;
-
габаритные размеры 85х70х65.
Гарантийный срок — 24 мес.
Основные функции
|
Тип контура |
Основные функции |
|
ГВС |
Управление контуром горячего водоснабжения: — Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС. — Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса — Контроль (внешний контактный датчик) и управление (автоматический ввод резервного насоса при отказе основного) работой — Защита насосов от «сухого» хода (внешний контактный датчик). — Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов — Режим «Ресурс» для равномерной выработки ресурса насосов. — Возможность ограничения температуры обратной воды. — Возможность задания пользователем режима «дезинфекция».
|
| ОТП |
Управление контуром отопления: — Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух — Возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику. — Возможность задания режима включения — отключения контура отопления в зависимости от значения температуры наружного воздуха. — Управление работой основного и резервного насосов системы отопления. — Защита насосов от «сухого» хода (внешний контактный датчик). — Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). — Режим «Ресурс» для равномерной выработки ресурса насосов. — Режим «Летний» для прокрутки насосов. — Защита от завышения температуры обратной воды и от замораживания здания.
|
|
ПДП |
Управление системой подпитки: — Поддержание давления в нагреваемом контуре на заданном уровне. — Контроль работы основного и резервного насосов через внешний контактный датчик. — Управление работой основного и резервного насосов. — Защита насосов от «сухого» хода (внешний контактный датчик). — Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). — Режим «ресурс» для равномерной выработки ресурса насосов
|
| АВР |
Управление основным и резервным насосами: — Контроль работы основного и резервного насосов через внешний контактный датчик. — Управление работой основного и резервного насосов. — Защита насосов от «сухого» хода (внешний контактный датчик). — Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). — Режим «Ресурс» для равномерной выработки ресурса насосов.
|
Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока.
Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 110И.
Руководство по эксплуатации».
Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.
Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям
эксплуатации. В случае нарушения правил эксплуатации, может ухудшаться защита, примененная в данном оборудовании.
Технические характеристики
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ |
||||
|
ВТР 110И |
|||||
|
Количество выходов для управления исполнительными устройствами (клапанами с трехпозиционным управлением) |
1 |
2 | |||
|
Количество выходов для управления насосами |
2 |
0 | |||
|
Тип датчиков температуры |
Погружной (ТП) и наружного воздуха(ТН) ТСП(Pt500), ТСП (Pt1000), α=0,00385 °С-1
|
||||
|
Диапазон измеряемых температур |
от — 50оС до +150оС |
||||
|
Дискретность задания температуры |
1оС |
||||
|
Количество каналов контроля температуры |
5* |
||||
|
Количество входов для контактных датчиков |
5* |
||||
|
Количество аналоговых ходов 4-20 мА |
— |
||||
|
Выход сигнала «АВАРИЯ» |
1 |
||||
|
Архив всех контролируемых температур |
3250 значений с интервалом записи 1 мин |
||||
|
Время автоматической настройки коэффициентов регулирования; мин, не более |
30 |
||||
|
Параметры выходов |
Релейные, 250В, до 8А, COSΦ = 1 |
||||
|
Интерфейс |
RS-485 |
||||
|
Напряжение питающей сети |
220 В, 50 Гц |
||||
|
Потребляемая мощность, Вт, не более |
4 |
||||
|
Температура окружающей среды |
от +1оС до +55оС |
||||
|
Относительная влажность |
до 80% |
||||
|
Степень защиты |
IP20 |
||||
|
Габаритные размеры, мм, не более |
70x90x65 |
||||
|
Масса, кг, не более |
0,8
|
||||
* Общее количество каналов контроля температуры и входов для подключения контактных датчиков — 5.
Вид климатического исполнения УХЛ4 по ГОСТ 15150.
Класс защиты от поражения электрическим током 0, по ГОСТ 12.2.007.0.
Уровень радиопомех, создаваемых регулятором, не превышает значений, установленных ГОСТ 30969-2002.
