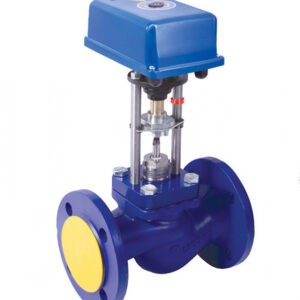

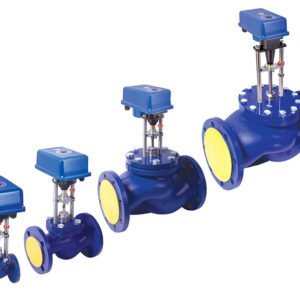

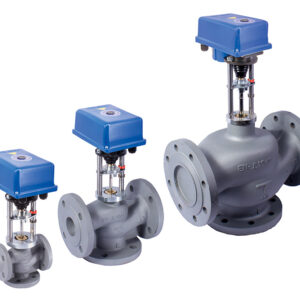

Производитель предлагает купить клапан проходной седельный регулирующий ВКСР в Беларуси и РФ
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

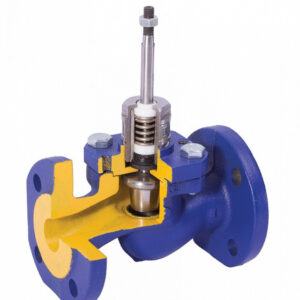

Материалы деталей проходного седельного стального регулирующего клапана ВКСР
|
Деталь: |
Материал: |
|
корпус: |
сталь 20Л (GS-C25) |
|
крышка корпуса: |
сталь 40Х (DN15-50) |
|
седло, тарелка (поршень), плунжер, шток |
сталь 40Х13 |
|
уплотнение штока: |
EPDM |
|
направляющие штока: |
PTFE |
|
уплотнение в затворе: |
PTFE (DN20-DN50) «металл по металлу» (DN15) |
|
драгоценные металлы: |
не содержит |
Проходной клапан регулирующий ВКСР комплектуется электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- со степенью защиты IP54 или IP65;
- ЭИМ оснащены ручным дублером.
Подобрать двухходовой проходной регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий проходной с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, 8 (495) 363-56-50, 8 (727) 328-74-99
Технические характеристики
Технические характеристики проходного седельного регулирующего стального клапана ВКСР
|
Наименование параметров |
Значение параметров |
||||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Номинальное давление PN, МПа ** |
1,6; 2,5 |
2,5 |
|||||
|
Условная пропуская способность Kvy, м³/ч |
0,25 0,4 |
1,6 2,5 4 |
2,5 4 6,3 |
6,3 10 |
10 16 25 |
10 16 25 32 40 |
|
|
Пропускная характеристика |
линейная |
||||||
|
Условный ход штока, мм |
10 |
14 |
20 |
20 |
20 |
20 |
|
|
Относительная протечка, % от Kvy, не более |
0,1 |
||||||
|
Максимальный перепад давления, закрываемый ЭИМ, МПа * |
|
1,6 |
1,0 |
0,7 |
0,5 |
|
|
|
ВЭП-ХХХ-1600* |
1,6 |
1,6 |
1,6 |
1,0 |
0,6 | 0,4 | |
|
ВЭП-ХХХ-2700 (3000)* |
|
|
|
1,6 |
1,4 |
1,0 |
|
|
ВЭП-ХХХ-4000* |
|
|
|
|
1,6 |
1,3 |
|
|
Строительная длина L, мм |
130 |
150 |
160 |
180 |
200 |
230 |
|
|
Высота клапана с ЭИМ Н, не более |
370 |
375 |
380 |
405 |
425 |
440 |
|
|
Масса с ЭИМ ВЭП, кг не более |
6 |
6 |
7 |
9 |
11 |
14 |
|
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены цветом.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Подобрать двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей.
Пример обозначения при заказе проходного регулирующего клапана ВКСР:
Пример условного обозначения и записи клапана регулирующего проходного седельного ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 4 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнение B) с ЭИМ ВЭП.
Пример: Клапан регулирующий проходной седельный ВКСР DN25 -PN1,6 — Kvy 4 -(+1+150) -СТ20Л -03Д c ЭИМ ВЭП (наименование ВЭП)
