Производитель предлагает купить клапаны регулирующие муфтовые из нержавеющей стали в Беларуси и России
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Присоединение к трубопроводу: муфтовое.
Материалы деталей нержавеющих муфтовых регулирующих клапанов ВКСР
| Корпус | нержавеющая сталь |
| Шток | нержавеющая сталь |
| Плунжер | нержавеющая сталь |
| Уплотнение штока | EPDM |
| Направляющие штока | PTFE |
| Уплотнение затвора | «металл по металлу» |
| Драгоценные металлы | не содержит |

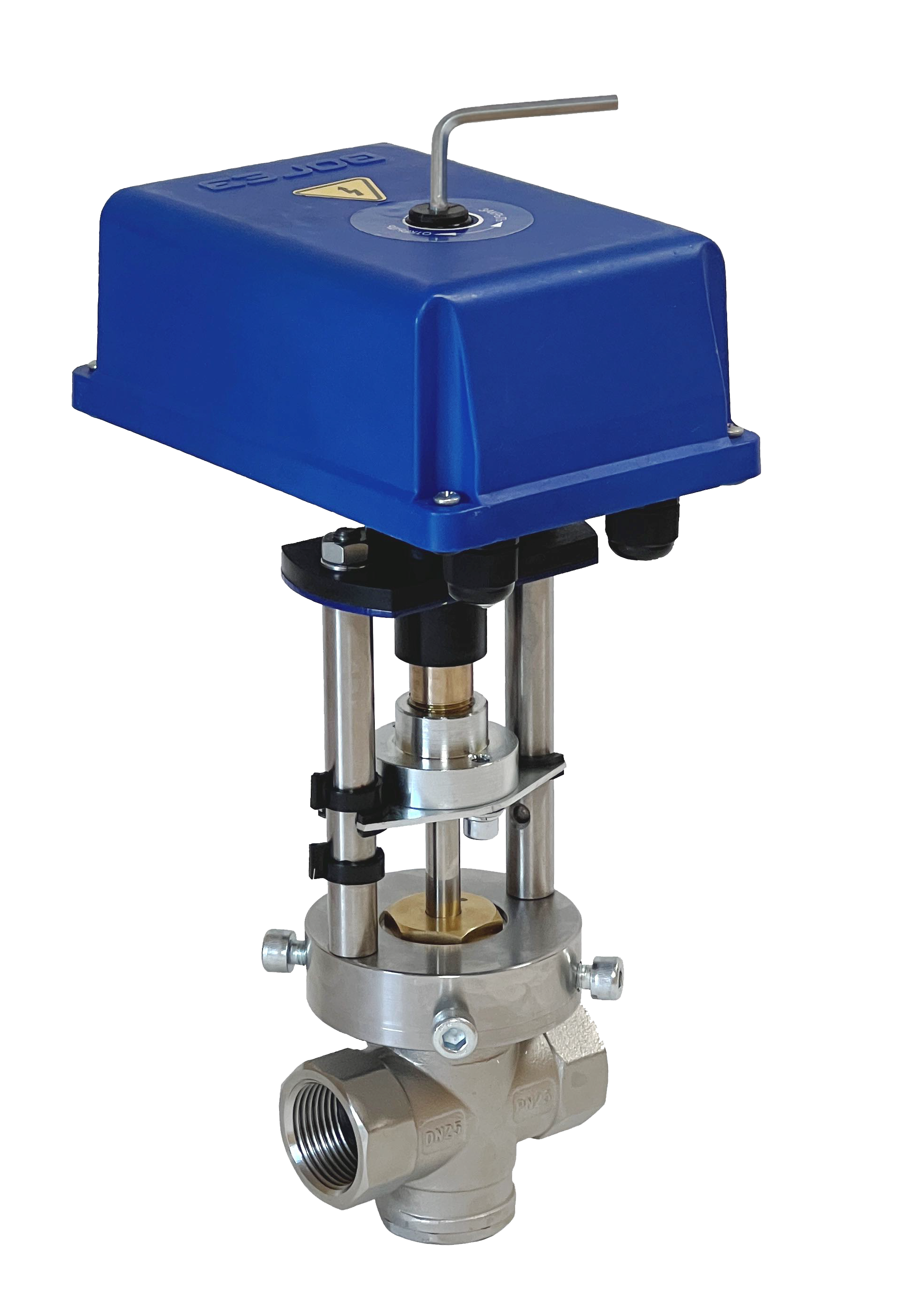

Клапаны регулирующие проходные седельные из нержавеющей стали ВКСР комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65.
ЭИМ оснащены ручным дублером. Подобрать нержавеющий двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики
Технические характеристики регулирующих клапанов из нержавеющей стали ВКСР
| Наименование параметров |
Значение параметров |
||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| Присоединение | G½ | G¾ | G1 | G1¼ | G1½ | G2 | |
| Номинальное давление PN, МПа | 2.5 | ||||||
| Условная пропуская способность Kvy, м³/ч | 4 | 6,3 | 8 | 10 | 16 | 25 | |
| Условный ход штока, мм | 13 | 13 | 13 | 13 | 19 | 19 | |
|
Относительная протечка, % от Kvy, не более |
0,1 |
||||||
|
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа * |
|||||||
| ВЭП-ХХХ-700 | 1,6 |
1,0 |
0,7 |
0,5 | |||
| ВЭП-ХХХ-1600 | 1,6 | 1,6 | 1,0 | 0,6 |
0,4 |
||
| ВЭП-ХХХ- 2700 | 1,6 | 1,4 | 1,0 | ||||
| Строительная длина, L, мм | 85 | 85 | 90 | 105 | 120 | 140 | |
| Высота с ЭИМ ВЭП, мм, не более | 295 | 295 | 295 | 295 | 310 | 330 | |
| Масса с ЭИМ ВЭП, кг, не более | 2,9 | 2,9 | 3 | 3,3 | 3,9 | 4,2 | |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).
Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены цветом.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
