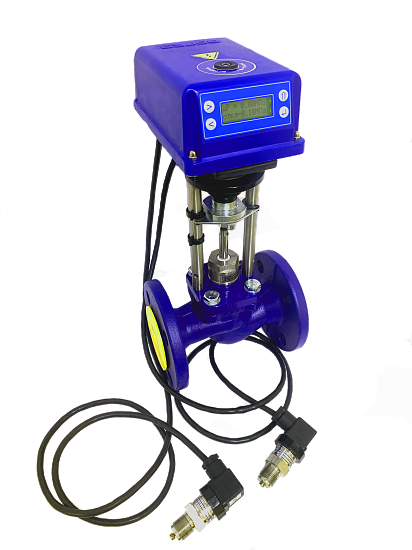

Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Обязательными элементами в конструкции регулятора являются:
· измерительный элемент — датчик давления;
· командное устройство — программируемый контроллер;
· исполнительный механизм — регулирующий клапан с электроприводом.
Достоинства регуляторов давления непрямого действия:
· широкий диапазон поддерживаемых давлений;
· высокая точность поддержания давления;
· дистанционное управление;
· возможность подобрать клапан большого диаметра;
· возможность изменения реакции на отклонение контролируемого параметра.

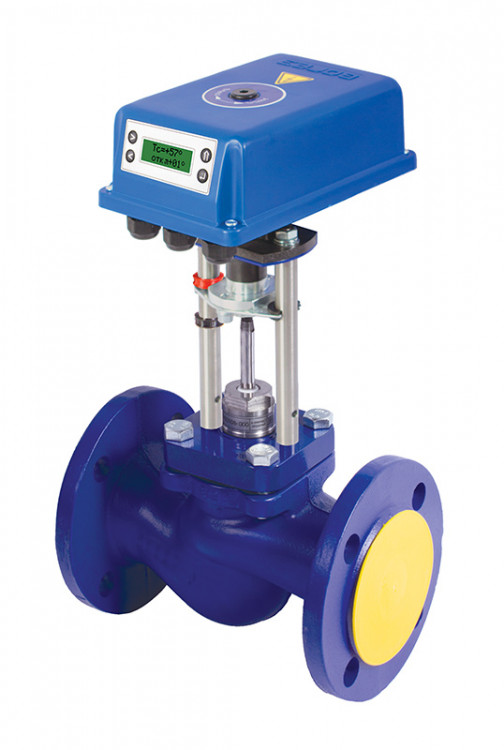

В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.
Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.

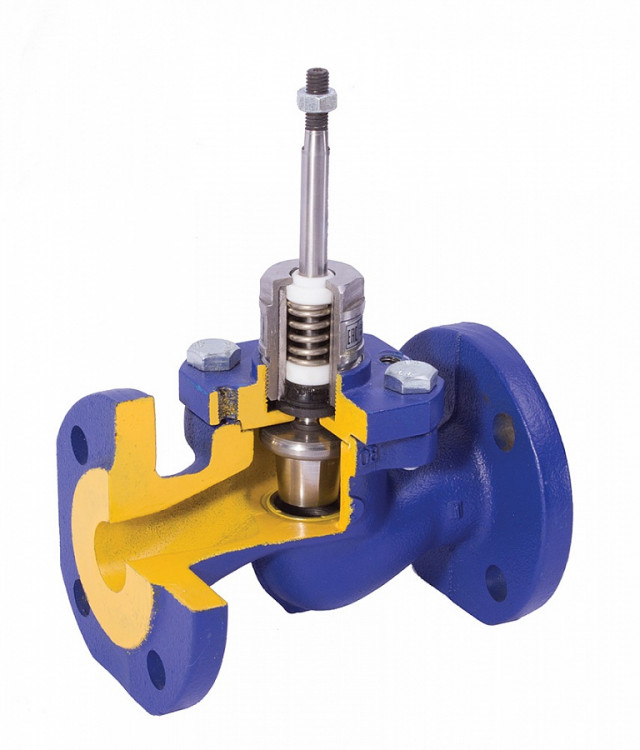

Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Материалы деталей:
- корпус: серый чугун;
- крышка корпуса: сталь 40Х (DN15-50); сталь 40Х13 (DN65-150); сталь 20 (DN200-300);
- седло, тарелка (поршень), плунжер, шток: сталь 40Х13;
- уплотнение штока: EPDM + PTFE;
- направляющие штока: PTFE;
- уплотнение в затворе: EPDM или PTFE (DN15, Kvу0,63-4,0; DN20-50);PTFE (DN65-300); «металл по металлу» (DN15, Kvу 0,25-0,4);
- драгоценных металлов не содержит.
